概述

        NE系列板鏈?zhǔn)教嵘龣C(jī)是江森機械公司引進國外同類產品先進技術開發的產品。是目前國內較為可靠的一種垂直提升設備，已被廣泛用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料、糧食、化肥等。在各工業國家，這類提升機應用極廣。由于其高效節能，已成為替代HL及TH型等環鏈?zhǔn)教嵘龣C(jī)的理想設備。

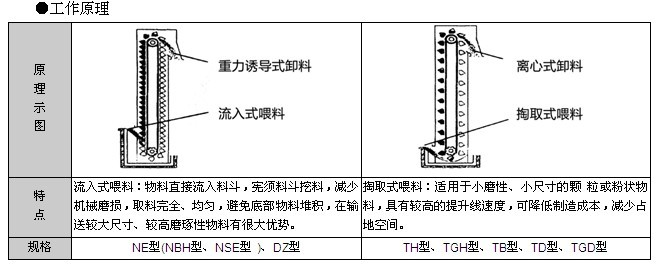

NE型提升機為板鏈、重力式誘導卸料提升設備，設計原理先進，整機運行可靠。
企業標準 Q/SUP2005-NE。







結構組成

        NE板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
1、運行部件：由料斗和套筒滾子鏈條組成，NE15、NE30采取單排鏈，NE50~NE800采取雙排鏈。
2、驅動裝置：采取Y系列電動機，通過減速器(或直接用擺線針輪減速電機)和鏈傳動組成。(可根據用戶要求而定)。
驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。
左裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在右側。
右裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在左側。
注：提升機驅動平臺由單面與三面兩種平臺制法，一般以三面平臺制作，客戶要求采用單面平臺或維修架時，請合同上注明，差價另補。
3、上部裝置：有上置、上部機売、頭軸裝配等部件，逆止器、卸料口裝有防回料橡膠板。
4、中部機殼：帶檢視門中間節，標準中間節和非標節。
5、下部裝置：安裝有張緊裝置，奧普公司對不同型號采用不同的拉緊結構。NE15～NE50采取彈簧張緊，NE100~NE800采取墜重箱張緊。

動力配備

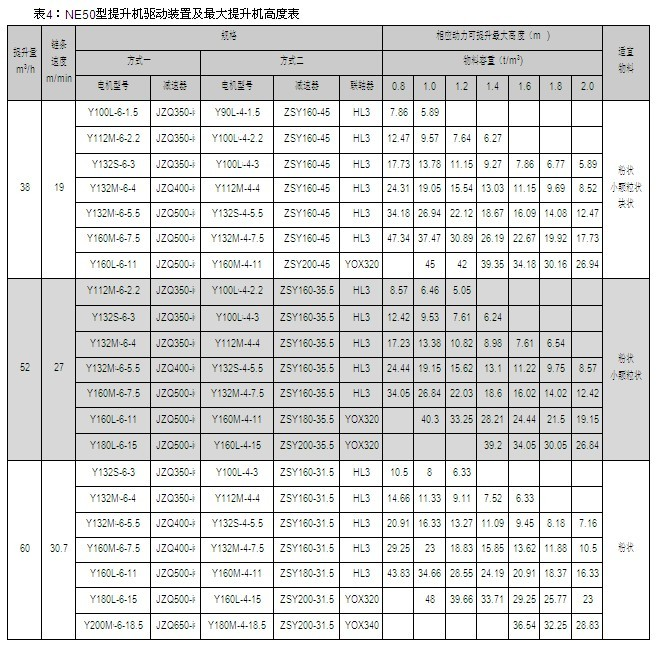

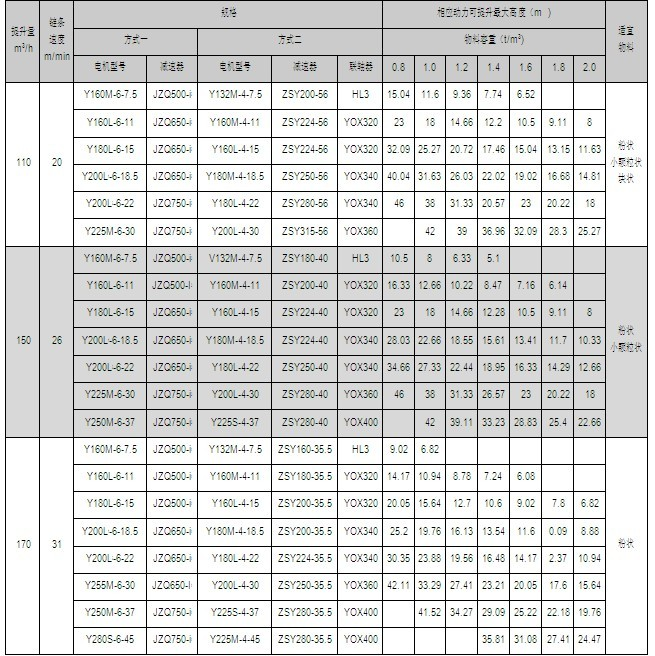

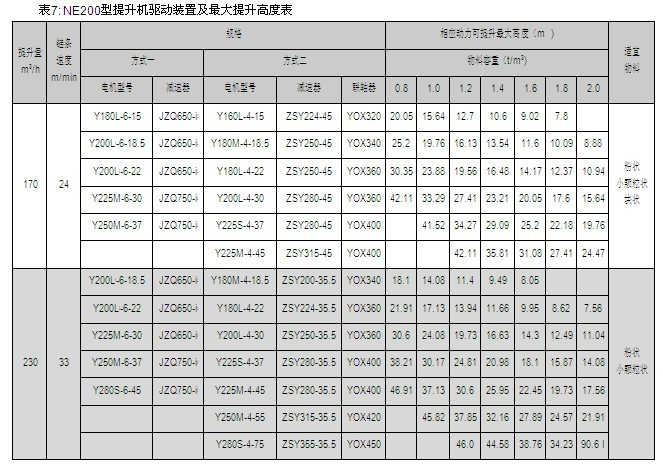

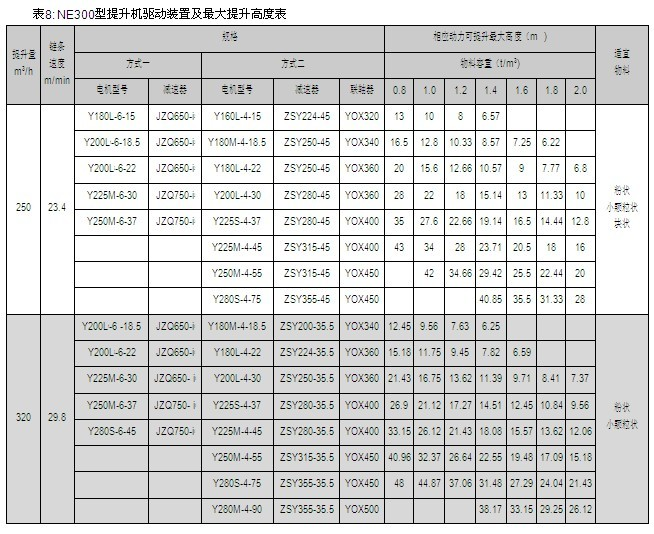

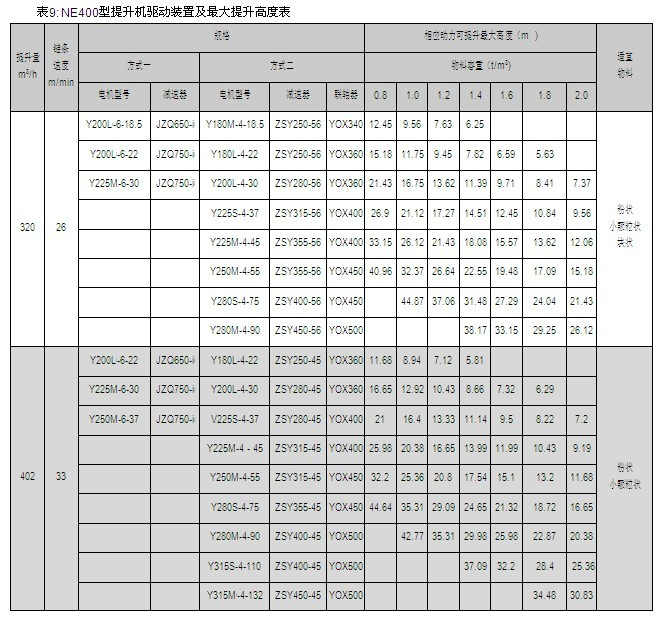

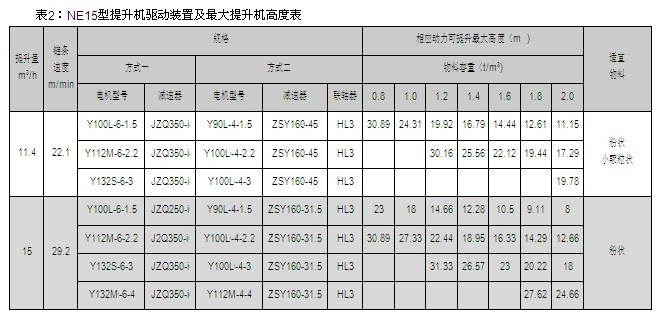

        NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400型提升機的提升量上限、提升高度上限及動力配備表見表2～9，選擇NE500、NE600、NE800型提升機時，請與本公司技術部聯系。
選擇驅動裝置時，根據減速機輸入軸與電機的聯接方式，有二種選擇：

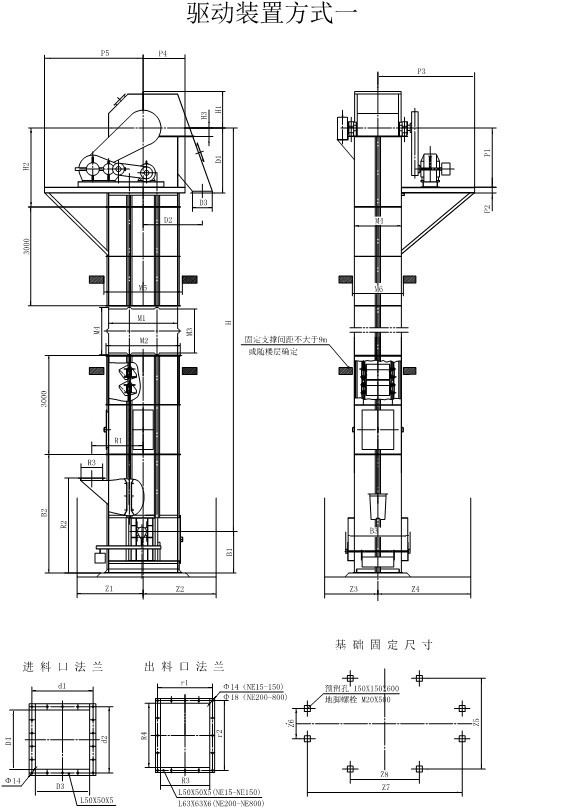

方式一：軟齒面減速機輸入軸與電機通過皮帶連接，起到緩沖、過載保護作用，適用于45KW以下的提升機驅動。

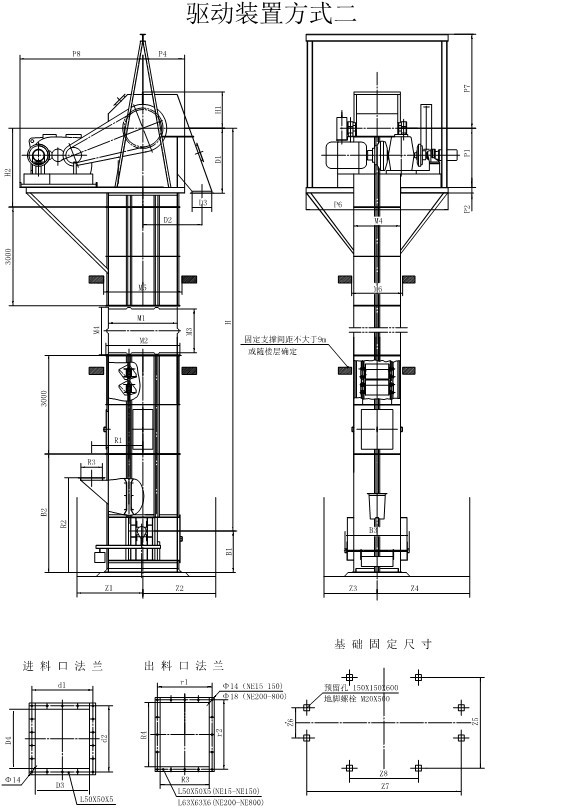

方式二：硬齒面減速機輸入軸與電機通過偶合器或聯軸器直聯，偶合器起到柔性起動、減震、過載保護作用，并可根據需求配上慢速輔助驅動。
